WK5204B-20KW电气火灾故障模拟及痕迹制备装置

一、概述：

1.1适用于实验教学对电气火灾模拟实验；

1.2实验项目：

(1）单相短路故障；

(2）两相短路故障；

(3）过电流故障；

(4）过电流故障诱发的次生相间短路故障；

（5）插头插座过电流故障；

（6）线间及接插件处局部过热故障；

（7）模拟插头插座虚接发热故障；

（8）电弧故障实验；

（9）跨步电压试验；

（10）配电控制柜接触故障引起火灾；

（11）电瓶车充电引起电气火灾模拟试验；

二、主要性能参数：

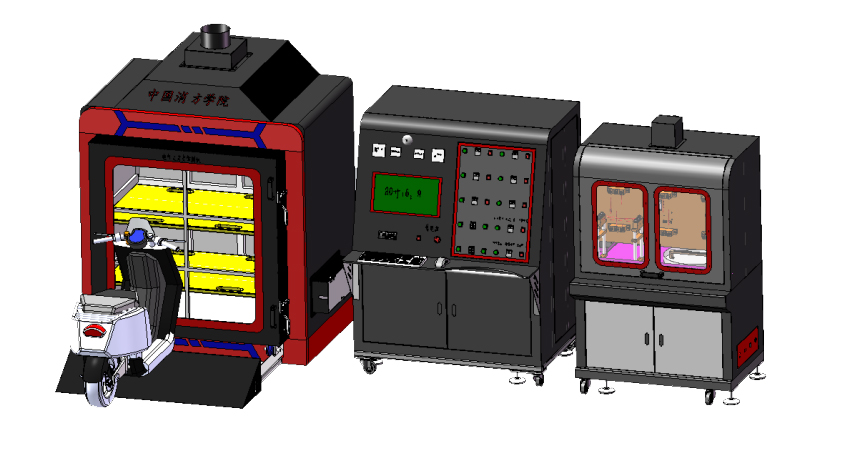

2.1、主要组成：实体试验箱、功能模拟实验、控制系统三部分等组成；

2.2、试验箱：模拟实验箱0.5m3；采用框架结构，加1.5mm厚SUS304静电高温烤漆；实体试验箱为1.7m3 采用框架结构，加1.5mm厚SUS304板静电高温烤漆;

2.3、设有观察窗；采用高温玻璃。

2.3、试验台：采用绝缘阻燃材料制成；

2.4、试验负载：阻抗负载；

2.5、电源：

2.5.1交流电源：DC 0~600V，50A，电压偏差范围±2%;功率20kw

2.5.2 直流电源：AC 0~200V，30A，电压偏差范围±2%；功率6.0kw;

2.5.3 负载功率，采用滑动变阻器  自带负载，能承受50A;

2.6、电压表：AC/DC,量程0~600V,精度：0.5级

2.7、电流表: AC/DC,量程0~50A,精度：0.5级

2.8计时器：0~99.99min,精度0.1S/H;

2.9、温度测量：测温范围0~1200℃，精度：0.5℃，采用模块与计算机连接，输入：0~100mV,输出：0~10V,带有计算机通讯，形成实时温度曲线。

2.10、摄像头：像素不低于1920Px~1080px,采用I/O输出，与计算机形成通讯，达到实时摄像并可保存备查。

2.11、控制部分：

2.11.1通过计算机对试验的整个过程进行自动监控，对试验电压、试验电流、试验温度、试验箱内的温度等数据进行采集和显示，对试验现像进行录像保存；

2.11.2对试验电压、试验电流、试验温度形成实时曲线，实体试验箱可同时扩展至16路温度实时曲线，保存并输出打印报表。以便分析电气火灾形成的因素以及电气火灾防控措施。

2.12带排风系统和通风系统；
